USB (Universal Serial Bus, 通用序列總線)，是目前各式電子產品中使用最普遍接口。也因為它的應用是如此的普遍，使用者對它的使用需求就要求越來越多。其中最直接的要求就是傳輸速度，從USB1.1的12Mbps、到USB2.0的480Mbps、乃至于最新的USB3.0的4.8Gbps。除了傳輸速度的要求，另一最普遍的要求就是隨插即用、隨拔即關。然而這個熱插拔動作卻也是經常造成電子系統工作異常、甚至造成USB連接端口有組件毀壞的元兇，因為瞬時噪聲如靜電放電(ESD)就是來至這個熱插拔動作。

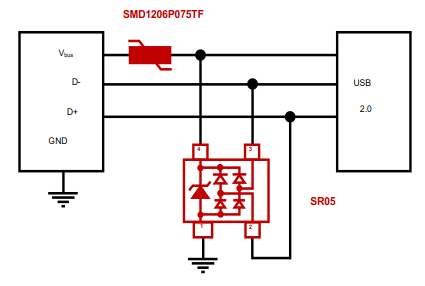

　　金開盛電子針對USB2.0靜電保護方案設計了以下電路防護圖，在電路中使用帶有防ESD靜電功能的TVS管即ESD靜電保護二極管，能夠有效抑制ESD對電路造成的傷害。

　　方案優點

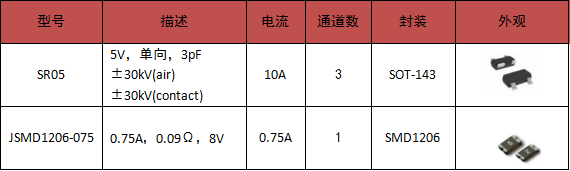

　　USB2.0提供500Mbps的傳輸速度，本方案采用單顆器件防護，節約空間，保證信號完整性，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV。

　　如對Vbus有過流要求，需配PTC保護

　　方案應用

　　筆記本電腦

　　家用臺式電腦

　　工業電腦

　　槍機設備

　　網絡打印機

　　機頂盒

　　Pad

　　移動手持設備

　　電視

　　車載

　　DVD刻錄機

　　其他含USB2.0端口設備
