汽車電源總線防護方案
2018-05-31一、應用背景：
1．汽車點火開關、繼電器觸點、交流發電機、燃油噴射器等產生電磁干擾，
2．直接影響車內電子模塊。
3．汽車電子必須通過I OS7637-2電源線應用相關標準。
二、方案應用：
1.車載導航
2.倒車系統
3.顯示儀盤儀表
三、方案說明與注意事項：
1．此方案采用專門用于汽車電子上的TVS做保護，保護電子模塊免受應力過電壓。
2．此方案為汽車電子DC12V/24V電源總線過電壓保護解決方案。
3．此方案可以過IOS-7637-2標準的五類測試條件。

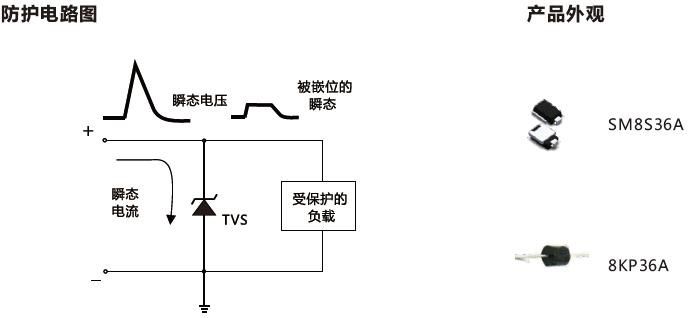

四、防護電路圖及產品外觀：
使用金開盛器件：
瞬態抑制二極管（TVS）
TVS【SM8S36A】Vbr：40.0-44.2V；Ir：5mA；Vrwm：36.0V，Ipp：114.0A；Vc (V) :58.1封裝：DO-218AB
TVS【8KP36A】Vbr：40.0-44.2V；Ir：1mA；Vrwm：36.0V，Ipp：137.7A；Vc (V) :58.1封裝：R6/P600
