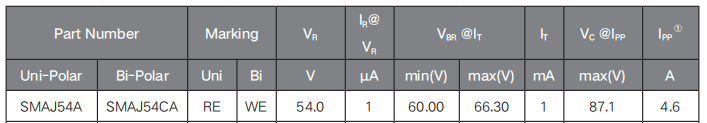

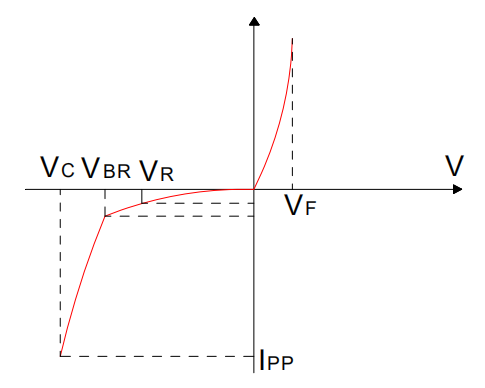

1、TVS的特性參數

反向工作電壓（VRWM）: VRWM表示TVS管不導通的最高電壓，器件反向工作時，在規定的IR下，器件兩端的電壓值稱為最大反向工作電壓。

最大反向漏電流（IR）：在反向工作電壓VRWM下的反向漏電流。

擊穿電壓（VBR）：TVS管通過規定的測試電流IT時的電壓，這是表示TVS管導通的標志電壓。TVS管的擊穿電壓有±5%的誤差范圍（不帶“A”的為±10%）。

測試電流（IT）：TVS管的擊穿電壓VBR在此電流下測得，一般取值為1MA。

脈沖峰值電流（IPP）：TVS管允許通過的10/1000μs波的最大峰值電流（8/20μs波的峰值電流約為其5倍左右），超過這個電流值就可能造成永久性損壞。在同一個系列中，擊穿電壓越高的管子允許通過的峰值電流越小，反映了TVS管的浪涌抑制能力。

最大箝位電壓（VC）：TVS管流過脈沖峰值電流IPP時兩端所呈現的電壓。

脈沖峰值功率（Ppp）：脈沖峰值功率Ppp是指10/1000μs波的脈沖峰值電流IPP與最大箝位電壓VC的乘積，即Ppp=IPP*VC。

2、同型號不同品牌性能對比

以SM8S36A為例，SM8S36A標稱功率6600W，DO-218封裝

1）直流性能評估

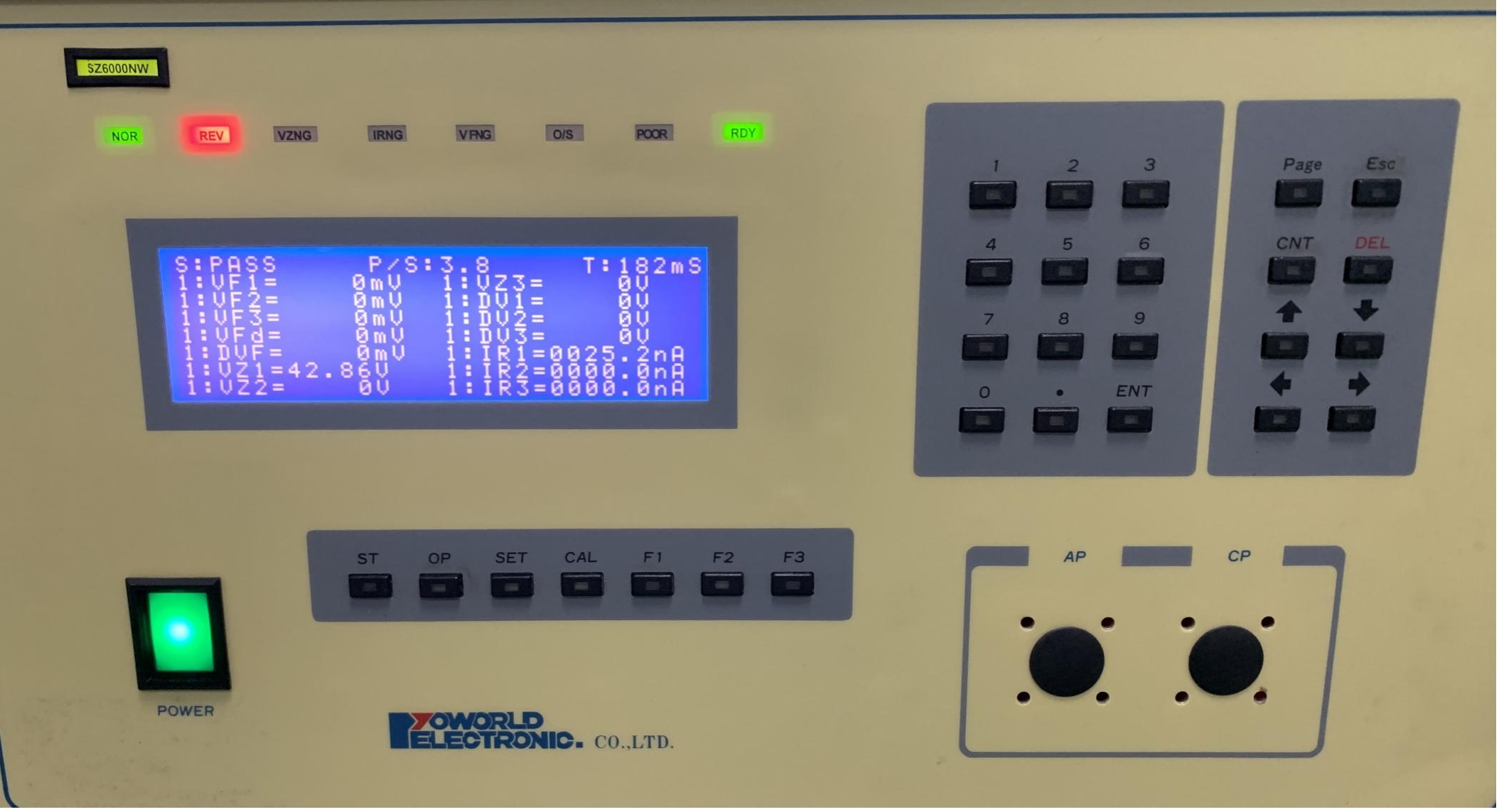

直流測試數據

直流測試結論：直流特性正常,JKSEMI產品比其他品牌產品漏電流IR更小。

                 JKSEMI                                                                                                                   其他品牌

2）浪涌性能評估

（1）浪涌測試數據

10/1000μs 雷擊浪涌測試 （ITU K21: 10/1000μs電壓波形，5/320μs電流波形，2Ω內阻，每個樣品正負沖擊各5次，每次間隔60s）(IPP:114A VCH:58.1V）

浪涌測試結論:JKSEMI產品極限功率13600W，其他品牌產品極限功率11000W，JKSEMI產品通流能力更大，極限功率更強。

JKSEMI

其他品牌

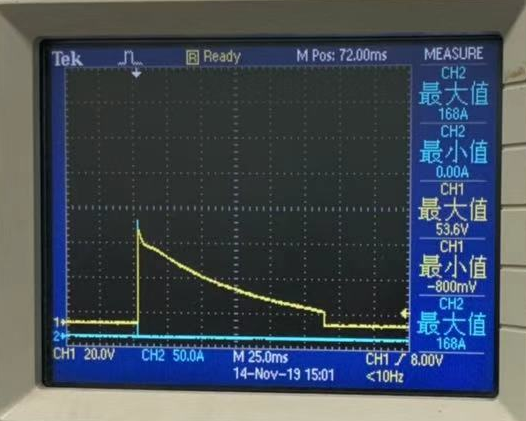

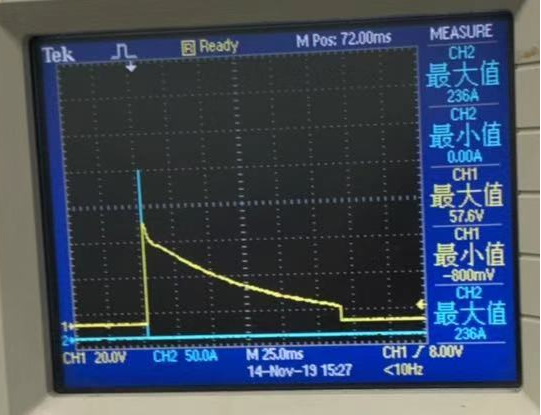

（2）雷擊浪涌測試 （RV P5A，24V系統，Us=123V，加電24V，間隔60S,持續10次）

浪涌測試結論:JKSEMI產品0.9Ω400ms極限，其他產品2.0Ω400ms極限，JKSEMI產品抗干擾能力更強。輸入阻抗Ri越小，能量越大，脈沖寬度Td越大，能量越大。
