RS232浪涌保護電路中ESD、PPTC、GDT的應用

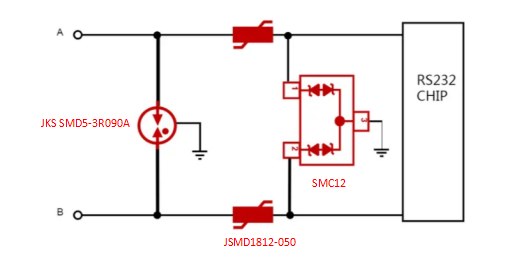

2021-06-23金開盛電子元器件品類齊全，應用廣泛，今天要給大家分享的是ESD靜電二極管SMC12、PPTC自恢復保險絲JSMD1812-050以及GDT陶瓷氣體放電管JKS SMD5-3R090A在RS232浪涌保護電路中的應用。具體方案應用如下圖：

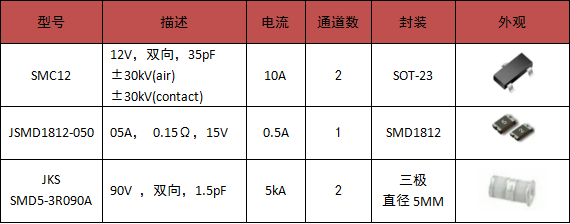

該方案用于滿足RS232的浪涌保護，根據RS232所處環境選擇合適保護器件，滿足IEC61000-4-5 4kV-8kV不同級別的測試。應用到的相關產品SMC12、JSMD1812-050以及JKS SMD5-3R090A具體參數如下：
方案應用：
監控/安防系統
門禁系統
鐵路信號控制燈
智能交通系統
電表/水表/儀器儀表
光端機
想要了解更多產品方案相關內容，可添加網頁右側客服咨詢！
金開盛電子是一家專業的電路保護元器件制造商，集研發、生產、銷售為一體的市高新技術企業，主要生產：TVS瞬態抑制二極管，ESD靜電保護器，TSS半導體放電管，GDT陶瓷氣體放電管，SPG玻璃放電管，PPTC自恢復保險絲，MOV壓敏電阻，NTC熱敏電阻等電路保護器件。產品廣泛應用于軍工、通信、汽車電子、儀器儀表、安防監控、工業設備及消費類電子產品中。
